“Fiat ECU Scan / Multi ECU Scan” üçün kabellər. 🚍🚍🚍Diaqnostika

“Fiat ECU Scan / Multi ECU Scan” üçün kabellər.

🚍🚍🚍Diaqnostika kabelləri Lənkəran şəhərindədir.
🚚🚚🚚İstənilən şəhərə "Expargo" kargo ilə (5man) çatdırılma var.

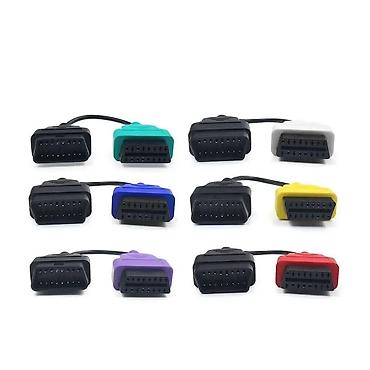

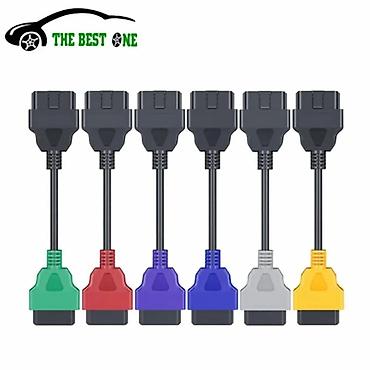

Параметры:
🚩Зеленый провод адаптера (адаптер MultiECUScan / FiatEcuScan 1) = Двигатель, АБС, Гидроусилитель руля
🚩Красный провод адаптера (адаптер MultiECUScan / FiatEcuScan 2) = подушка безопасности
🚩Желтый провод адаптера (адаптер MultiECUScan / FiatEcuScan 3) = CAN
🚩Фиолетовый провод адаптера (адаптер MultiECUScan / FiatEcuScan 4) = электрическая вытяжка
🚩Синий провод адаптера (адаптер MultiECUScan / FiatEcuScan 5)= модуль управления
🚩Серый провод переходники (переходника 6 MultiECUScan / FiatEcuScan) = Модуль управления основания

Описание:
🚩Зеленый Адаптер ABS / Power Sreeing («Адаптер 1» на сайте MultiECUScan)
Предназначен для обеспечения доступа к системам ABS и гидроусилителя руля на поддерживаемых автомобилях. Этот адаптер имеет зеленый разъем на одном конце для облегчения идентификации.
Используя этот адаптер, контакт 7 на диагностическом приборе подключается к контактам 1,7,9 и 12 на автомобиле.

🚩Красный Провод адаптера подушки безопасности («Адаптер 2» на сайте MultiECUScan)
-Предназначен для обеспечения доступа к системе подушки безопасности на поддерживаемых транспортных средствах.
Этот адаптер имеет красный разъем на одном конце для облегчения идентификации.
Используя этот адаптер, контакт 7 на диагностическом приборе подключается к контакту 3 только для автомобиля.

🚩Желтый Провод адаптера CAN («Адаптер 3» на сайте MultiECUScan)
-Предназначен для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых автомобилях.
Этот адаптер имеет желтый разъем на одном конце для облегчения идентификации.
Используя этот адаптер, контакты 6 и 14 на диагностическом приборе подключаются к контактам 1 и 9.
Соответственно на автомобиле контакт 7 на диагностическом приборе подключается к контакту 12 на автомобиле.

🚩Фиолетовый Электро вытяжка адаптер свинцовый ("Адаптер 4" на сайте MultiECUScan)
Предназначен для обеспечения доступа к системе электрического капота на поддерживаемых транспортных средствах.
Этот адаптер имеет фиолетовый разъем на конце для облегчения идентификации.
Используя этот адаптер, контакт 7 на диагностическом приборе подключается к контактам 7,8,11 и 13 на автомобиле.

🚩Синий Конструкция провода адаптера модуля управления обеспечивает доступ к расширенным функциям автомобиля (например, мультимедиа, датчикам слепых зон и т. Д.)

🚩Серый Провод адаптера базового модуля управления, предназначенный для обеспечения доступа к основным функциям автомобиля (например, фары, контроллер парковки, АБС, Электрическое Рулевое управление и т. Д.)

Конфигурации контактов:
🚩Зеленый Провод адаптера = гнездовой контакт 7 на штекерные контакты 1,7,9,12.
🚩Красный Провод адаптера = гнездовой контакт 7 на Штекерный контакт 3
🚩Желтый Провод адаптера = гнездовой контакт 6 на Штекерный контакт 1/гнездовой контакт 14 на Штекерный контакт 9/гнездовой контакт 7 на Штекерный контакт 12
🚩Фиолетовый Провод адаптера = гнездовой контакт 7 на штекерные контакты 7,8,11,13

Этот продукт поддерживает автомобили следующих марок:
Для: 🚗джипа, 🚗Крайслера, 🚗Dodge, 🚗Fiat, 🚗Lancia ...
