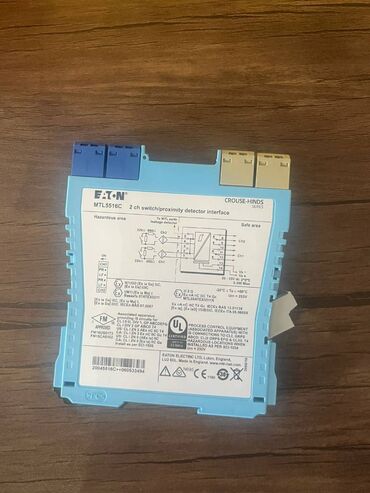

MTL5516C modulu iki təhlükəsiz zona yükünün partlayış təhlükəli zonada

MTL5516C modulu iki təhlükəsiz zona yükünün partlayış təhlükəli zonada yerləşən açar və ya yaxınlıq detektoru (proximity sensor) vasitəsilə idarə olunmasına imkan verir.
Modulda xətt nasazlığını aşkarlama funksiyası (LFD – Line Fault Detection) mövcuddur; bu funksiya açıq və ya qısaqapanma hallarını müəyyən edir və hər kanal üzrə göstərici (LED) ilə işarələnir.
Hər kanal üçün faza çevrilməsi (phase reversal) seçimi var və çıxış dəyişən kontaktlı relelər vasitəsilə təmin edilir.

🔹 Əsas Xüsusiyyətlər

İki kanal (2 giriş və 2 çıxış)

Partlayış təhlükəli zonalar üçün intrinsik təhlükəsiz interfeys

NAMUR tipli yaxınlıq sensorlarını dəstəkləyir (BS EN60947–5–6:2001 standartına uyğun)

Xətt nasazlığını aşkarlama (LFD) funksiyası, LED göstəricilərlə

Faza çevrilməsi hər kanal üçün ayrıca seçilə bilər

Təhlükəsiz zona rele çıxışı – dəyişən kontakt (changeover relay)

Reaksiya müddəti: maksimum 10 ms

🔹 Giriş Xüsusiyyətləri
Parametr Təsvir
Giriş növü NAMUR tipli yaxınlıq detektoru və ya kontakt (açar)
Sensor üçün gərginlik 7 – 9 V DC, 1 kΩ ±10% mənbədən
Normal faza Giriş > 2.1 mA (< 2 kΩ) olduqda çıxış bağlı
Giriş < 1.2 mA (> 10 kΩ) olduqda çıxış açıq
Histerezis 200 µA (təxminən 650 Ω) nominal
🔹 Xətt Nasazlığını Aşkarlama (LFD)

Yan tərəfdəki açarlarla seçilə bilər

LED göstəricilər hər kanal üçün ayrıca

Nasazlıq aşkarlandıqda rele deaktiv olur (enerjisizləşir)

Nasazlıq növü Aktivləşmə şərti Söndürülmə şərti
Açıq zəncir (open circuit) Iin < 50 µA Iin > 250 µA
Qısaqapanma (short circuit) Rin < 100 Ω Rin > 360 Ω

Qeyd:
Əgər LFD funksiyası sadə kontakt girişi ilə istifadə olunursa, aşağıdakı rezistorlar qoşulmalıdır:

500 Ω – 1 kΩ açarla ardıcıl

20 kΩ – 25 kΩ açarla paralel

🔹 Çıxış (Təhlükəsiz Zona)
Parametr MTL4516/C MTL5516/C
Çıxış növü 2 ədəd təkqütblü dəyişən kontaktlı rele (SPCO) 2 ədəd SPCO rele
Reaksiya müddəti ≤ 10 ms ≤ 10 ms
Kontakt reytinqi (Təhlükəsiz Zona) 10 W, 0.5 A, 35 V DC 250 V AC, 2 A (cosØ > 0.7)
40 V DC, 2 A (rezistiv yük)
Kontakt reytinqi (Zona 2) 10 W, 0.5 A, 35 V DC 35 V, 2 A, 100 VA

Qeyd: Reaktiv yüklər müvafiq şəkildə söndürülməlidir (suppress edilməlidir).

🔹 Güc və Enerji İstehlakı
Parametr Dəyər
Maksimal cərəyan istehlakı 35 mA (24 V-da)
Güc itkisi (disipasiya) 0.84 W (24 V-da)
🔹 Partlayış Təhlükəli Zonalar üçün Uyğunluq
Komponent Zona təsnifatı
Açarın yerləşməsi Zona 0, IIC, T6 / Div. 1, Group A
Yaxınlıq detektoru Zona 0, IIC, T4–T6 (sertifikatlı olduqda) / Div. 1, Group A
