Ultrasonik məsafə sensoru modulu – HC-SR04
Təsvir:
- 40 kHz ultrasonik siqnal ilə məsafə ölçümü
- İki transdüserli klassik dizayn: Trig (göndərən) və Echo (qəbul edən)
- Lövhə üzərində 4 pin interfeys: VCC, Trig, Echo, GND
- Tipik iş gərginliyi: 5V DC
- Ölçmə diapazonu: təxminən 2 sm – 400 sm
- Optimal ölçmə bucağı: ~15°
- Reaksiya vaxtı/ölçmə müddəti: mikrosekund səviyyəsində
- Arduino, Raspberry Pi və digər mikrokontrollerlərlə uyğun
- Robotika, maneədən yayınma, ağıllı parkinq, maye səviyyəsi və təhlükəsizlik sistemləri kimi layihələr üçün uyğundur

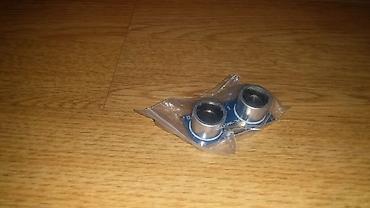

- Paketdə sensor modulu (lövhə üzərində iki ultrasonik başlıq) var
Quraşdırma və istifadə:
- VCC → 5V, GND → GND, Trig → rəqəmsal çıxış pini, Echo → rəqəmsal giriş pini
- Trig pininə qısa impuls verin, Echo pinindən qayıdan impulsun müddətinə əsasən məsafəni hesablayın (s=vt/2)
Ölçülər:
- Lövhə təxmini ölçüləri: 45 x 20 mm (standart HC-SR04 form faktoru)
Qeyd:

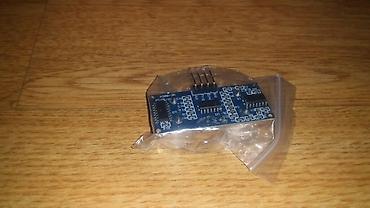

- Modul şəkillərdə göründüyü kimi qoruyucu paketdədir.
